因為雙11,東西到貨有點慢，

但這不是重點,

先開箱!!!!!

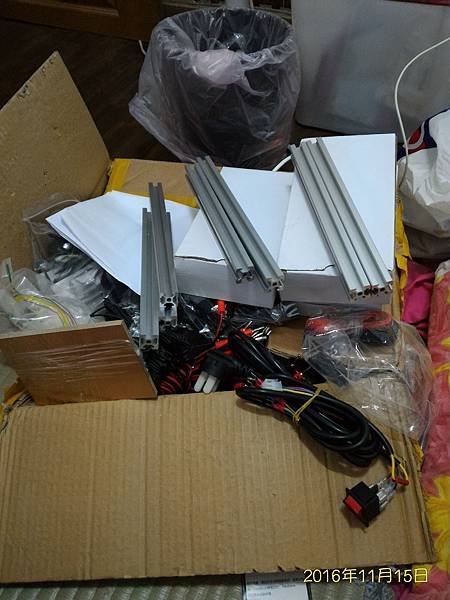

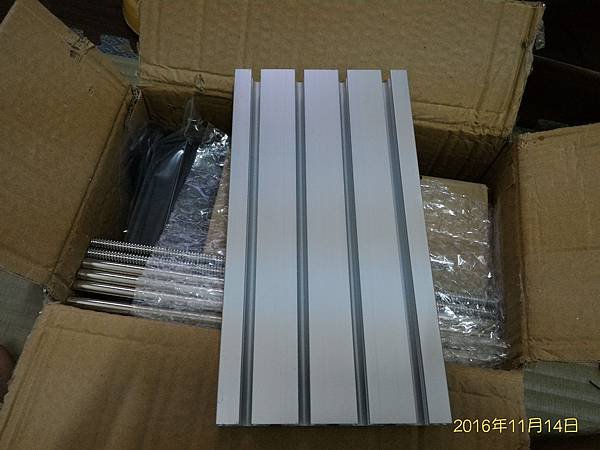

2020的鋁條 跟鋁平台,這是最常見的配置,

為什麼不是壓克力或PCB,甚至是3D列印的框架,

是為了加工成品的表面好一點,

是為了不讓這台DIY機器最後變成裝飾品,

金屬的框架帶來良好剛性,

並帶來比較好的升級空間!

但以這是玩具來說這是重點嗎?

不是,這只是單純個人喜好,

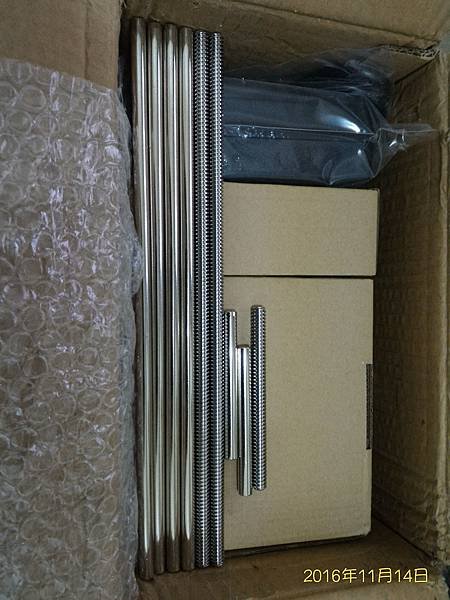

T8螺桿跟導桿,以最便宜又經濟的配置來組裝,

但不是最低配置來組裝,傳動系統至少是金屬T型螺桿,

而不是皮帶或牙條,更不是3D列印出來的齒輪,

至於滾珠螺桿,這東西定義是玩具類的,不用那麼好.

不鏽鋼導桿,這滿常見的,

包裝不好,有受傷,這點要壞評並要求改善,

因為價格的關係,這東西沒有硬化處理,

只是鍍個外表而已,

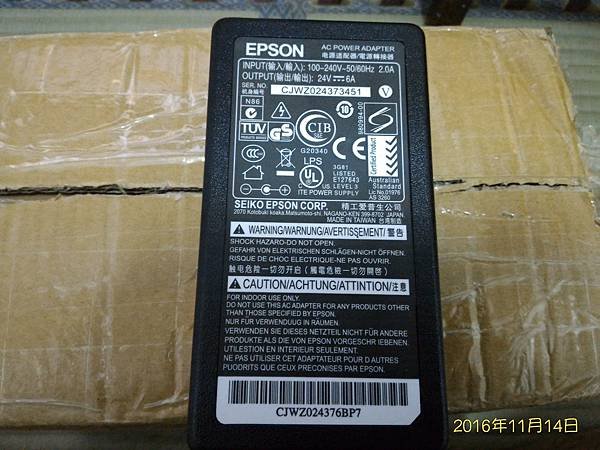

步進馬達電源24V6A,台製的,這比所謂的大陸製"工業電源"穩定很多,

這樣可以有效減少走鐘(丟步)

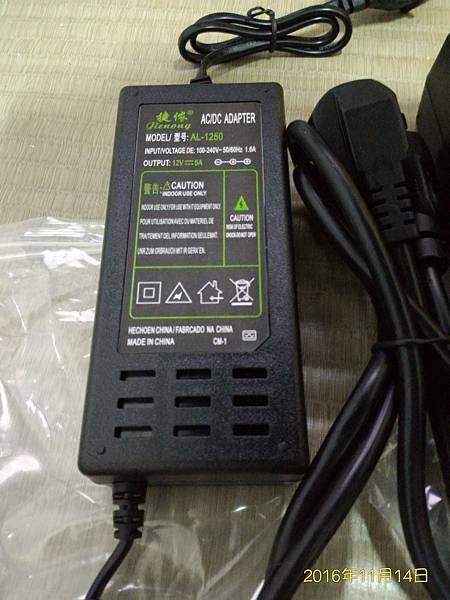

主軸的電源,12V5A

而主機板的的供電是來自於USB

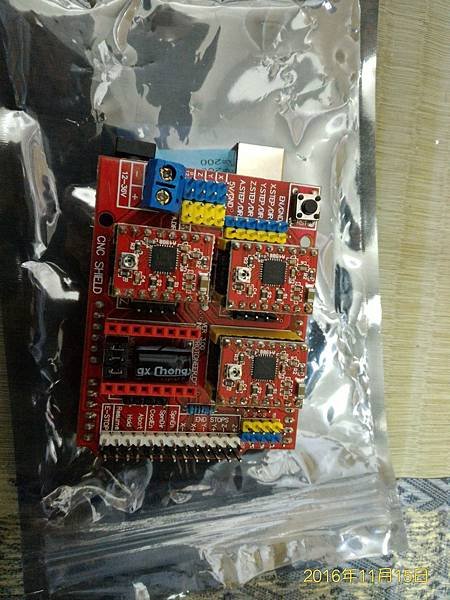

整套主機板  Arduino+擴充版+A4988

關於A4988 跟 DRV8825

A4988 便宜又穩定 但只有1\16 切分率

DRV8825 要2.5A才會穩定,有1/32 切分率  比較發熱

兩個建議一定要加鋁片散熱 ,加風扇更好

57步進馬達以上的建議使用 MACH3 +TB6560

主機板的外殼

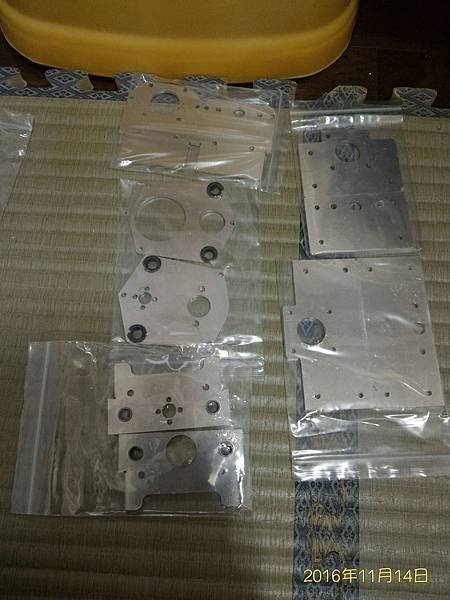

主軸鎖版跟Y軸支撐架

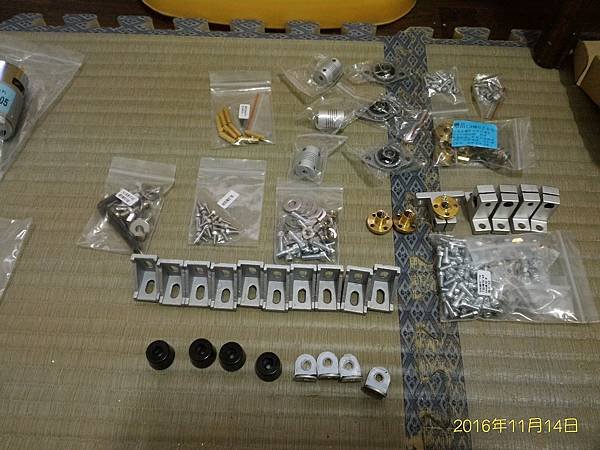

一堆五金零件

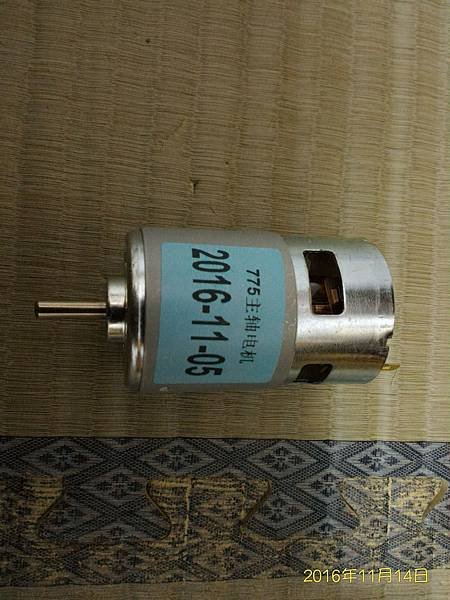

大陸最常見的775玩具馬達,當然還有更便宜的,

但要刻壓克力,這是最基本的配置,

775玩具馬達常常被稱作"雙滾珠軸承電機",

稱號並不能改變他是 "玩具用的馬達"

775 高轉數馬達,碳刷自帶風扇,電壓控制轉數

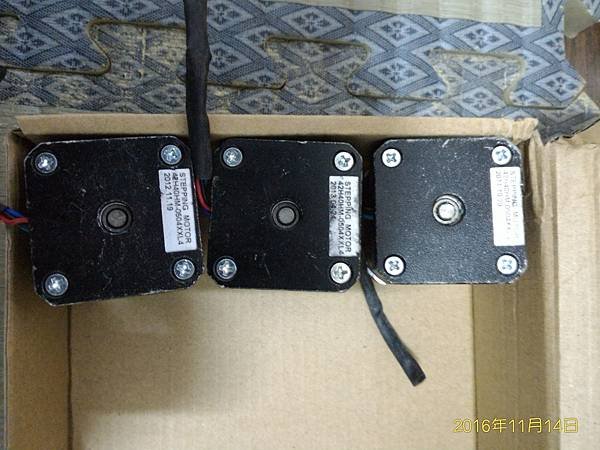

42步進馬達是中古的,

因為是練習用的,所以沒差,

但中古的有電磁衰退的問題,

要重新裝同步(裝新機也要抓同步),

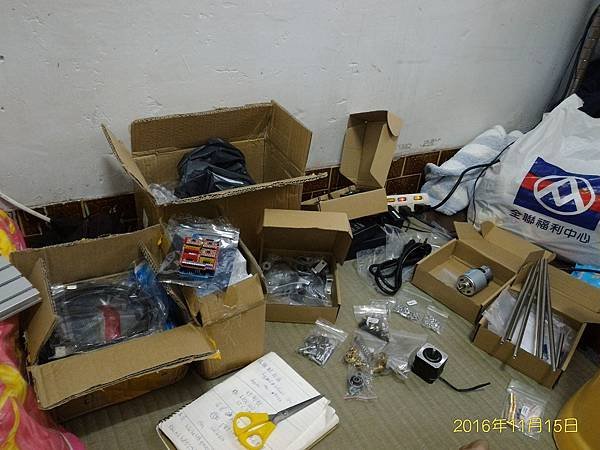

一堆零件

努力組裝中,

因為好幾年的沒有組DIY的雕刻機了,

還在適應系統Arduino CNC,

因為比較熟悉MACH3 +TB6560.

但Arduino系統比較經濟,

價格比較親民
